简介

本文介绍与I2C相关的协议以及软硬件知识，包括：如何I2C协议详情，如何初始化I2C设备，与I2C设备通信，I2C总线的硬件设计，I2C驱动如何编写(裸机版本+Linux内核版本，GPIO软件实现版本，控制器抽象版本) ，linux内核I2C子系统框架。

介绍I2C(附带SMBus)

I²C（发音为“ I 平方 C”，在内核文档中写作 I2C）是由飞利浦公司开发的一种协议。它是一种双线协议，具有可变速度（通常最高可达 400K赫兹，高速模式下可达 5M赫兹）。它为连接多种通信需求不频繁或带宽较低的设备提供了一种经济实惠的总线。I²C 在嵌入式系统中得到了广泛应用。有些系统使用不符合品牌要求的变体，因此不被宣传为 I²C，而是采用不同的名称，例如 TWI（双线接口）、IIC。
截至撰写本文时，最新的官方 I2C 规范是恩智浦半导体发布的“ I²C 总线规范和用户手册”（UM10204），版本为 7。
SMBus（系统管理总线）基于 I2C 协议，基本上是 I2C 协议和信号的一个子集。许多 I2C 设备可以在 SMBus 上运行，但有些 SMBus 协议添加了超出实现 I2C 标识所需的意义。现代 PC 主板依赖于 SMBus。通过 SMBus 连接的最常见设备是使用 I2C EEPROM 进行配置的 RAM 模块和硬件监控芯片。
由于 SMBus 大部分是通用 I2C 总线的一个子集，因此我们可以在许多 I2C 系统上使用其协议。然而，有些系统无法同时满足 SMBus 和 I2C 的电气约束条件；还有一些系统无法实现所有常见的 SMBus 协议语义或消息。

工作原理

  1. 开始和停止条件：通信由主设备通过在SDA线上生成特定的信号模式来开始和结束。
  2. 地址帧：每次通信开始时，主设备发送一个地址帧来指定与之通信的从设备。
  3. 7位或10位地址：每个I2C设备都有一个唯一的地址，允许在同一总线上连接多个设备。
  4. 在多主模式下，当两个主设备同时尝试控制总线时，I2C协议包含仲裁机制以决定哪个设备获得控制权。
  5. 主从通信：主设备控制时钟信号，向从设备发送或接收数据。
  6. 应答位：每个字节后，接收方发送一个应答位（ACK）或非应答位（NACK），以告知发送方数据是否被成功接收。

术语

I2C总线连接一或多个主控芯片和一或多个目标芯片

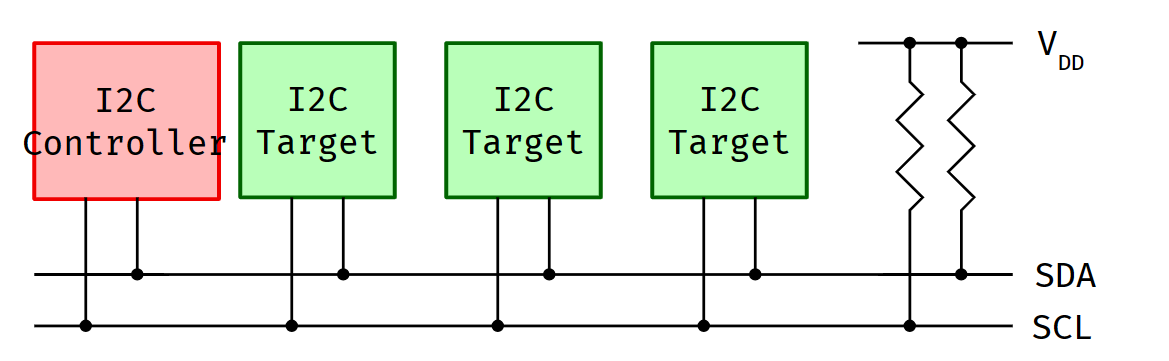

alt text

controller chip是一个开始与目标设备进行通信的节点。在 Linux 内核实现中，它也被称为“适配器”或“总线”。控制器驱动程序通常位于 drivers/i2c/busses/ 子目录中。

algorithm 包含了一段通用代码，该代码可用于实现整个一类的 I2C 控制器。每个具体的控制器驱动程序要么依赖于位于 drivers/i2c/algos/ 子目录中的算法驱动程序，要么包含其自身的实现。

target chip是指在接收到指令时会响应通信操作的节点。目标设备。在 Linux 内核实现中，它也被称为“客户端”。虽然目标通常是由独立的外部芯片构成的，但 Linux 也可以充当目标（需要硬件支持）并响应总线上的另一个控制器。这被称为本地目标。相比之下，外部芯片被称为远程目标。

Target drivers程序被存放在与它们所提供的功能相对应的特定目录中，例如，用于 GPIO 扩展器的驱动程序存放在“drivers/gpio/”目录下，用于视频相关芯片的驱动程序存放在“drivers/media/i2c/”目录下。
对于上图所示的示例配置，您将需要一个驱动程序来处理该部分。 I2C 控制器以及适用于您 I2C 设备的驱动程序。通常每个设备对应一个驱动程序。

同义词
如上所述，Linux 的 I2C 实现长期以来将控制器称为“适配器”，将目标设备称为“客户端”。许多数据结构在其名称中都使用了这些相同的术语。因此，在讨论实现细节时，您也应该了解这些术语。不过，官方的表述更为推荐。

过时的术语 在早期的 I2C 规范中，控制器被称为“主设备”，而目标设备则被称为“从设备”。这些术语在第 7 版规范中已被淘汰，并且 Linux 内核行为准则也不再提倡使用这些术语。您仍可能会在未更新的文档引用中看到它们。然而，总体态度是使用包容性的术语：控制器和目标设备。在 Linux 内核中替换旧术语的工作仍在进行中。

The I2C Protocol

介绍基础的I2C协议，以及内核下的API接口

关键时间/时序

I2C协议是同步协议，需要SCL时钟线来同步数据，每个SCL时钟的高电平采样SDA上的数据。
采样时刻：在SCL高电平期间（SCL = HIGH）采样SDA
采样窗口：SCL高电平的中间位置
建立时间：数据建立时间（SDA在SCL上升沿前）
保持时间：数据保持时间（SDA在SCL下降沿后）

开始条件：SCL为高时，SDA由高到低。
设备地址&读写位：开始条件发送完毕后，一般会跟一个8bit sequence的设备地址&读写位。设备地址一般由7bit/10bit的地址位 + 1bit的 R/W指示位组成。MSB先发，LSB后发，最后1bit发R/W指示位，0指示读，1指示写。
ACK/NAK：应答/非应答位，由当前的接受方来给出，ACK是SCL为高时，SDA被接收方拉低。NAK是SCL为高时，SDA没有被拉低。如何设备NAK，意味着它没有成功接收前一个序列，可能的原因：设备在忙，不理解接受的数据，不能再接受任何数据等。此时应该由主机决定如何继续后续操作
内部寄存器地址：从设备内存中包含各种信息或数据的位置。例如，ADXL345加速度计有一个独特的设备地址和额外的内部寄存器地址，用于X、Y和Z轴。 因此，如果我们首先想读取x轴的数据，我们需要发送设备地址，然后发送x轴的特定内部寄存器地址。这些地址可以从传感器的数据手册中找到。
数据传输序列：寻址序列发送后，发送/读取数据传输序列，要么来自控制器，要么来自目标设备。这取决于在读/写位选择的模式。
停止条件：SCL为高时，SDA由低到高。在数据完全发送之后，传输将以停止条件结束，当SDA线在SCL线高电平时从低变高。这就是I2C通信协议的工作原理。

关键符号

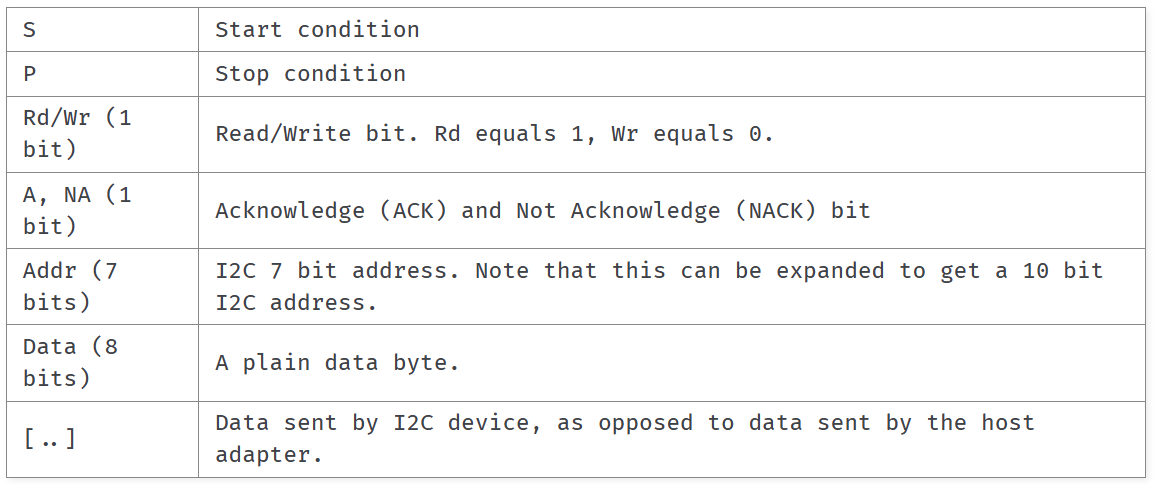

alt text

简单的发送事务

内核实现了i2c_master_send()接口

S Addr Wr [A] Data [A] Data [A] … [A] Data [A] P

简单的接收事务

内核实现了i2c_master_recv()接口

S Addr Rd [A] [Data] A [Data] A … A [Data] NA P

组合传输

内核实现了i2c_transfer()用于组合传输
它们与上述交易类似，但这里发送的不是停止条件P，而是启动条件S，并且交易会继续进行。一个示例是先读取一个字节，然后写入一个字节：

一个案例：读一个字节，然后写一个字节

S Addr Rd [A] [Data] NA S Addr Wr [A] Data [A] P

修改的事务（特殊事务）

以下是这些I2C特殊事务的详细介绍和使用场景：

  1. I2C_M_IGNORE_NAK

事务类型：忽略无应答事务

功能说明：
• 正常情况下，当从机返回NAK（无应答）时，主机会立即中断当前消息传输

• 设置此标志后，主机会将所有NAK视为ACK（应答），继续发送完整消息

使用场景：
• 诊断和调试：强制发送完整数据帧，即使从机不响应

• 广播模式：向多个从机发送相同数据，即使某些从机地址不存在

• 容错处理：在从机可能暂时不响应的系统中完成传输

• 时序测试：测试完整消息传输的时序而不受从机响应影响

代码示例：

1
2
3
4
5
6
struct i2c_msg msg = {
    .addr = slave_addr,
    .flags = I2C_M_WR | I2C_M_IGNORE_NAK,
    .len = data_len,
    .buf = data_buffer
};
  1. I2C_M_NO_RD_ACK

事务类型：读操作无应答事务

功能说明：
• 在读取操作中，跳过主机的应答位（通常是最后一个字节后的ACK/NAK）

• 主机读取数据后不发送应答信号

使用场景：
• SMBus协议兼容：某些SMBus设备需要特殊的应答处理

• 特殊设备：需要主机读取后立即停止的设备

• 多字节读取优化：读取最后一个字节时不发送额外应答

• 旧设备兼容：与不符合标准I2C协议的设备通信

  1. I2C_M_NOSTART

事务类型：无起始条件事务

功能说明：
• 在组合事务中，不在某些点生成起始条件（S）和地址字节

• 允许将多个消息组合成单个连续传输

典型序列：

1
2
3
4
5
6
// 不使用NOSTART：
S Addr Wr [A] Data1 [A] P
S Addr Rd [A] Data2 [A] P

// 使用NOSTART（第二个消息）：
S Addr Rd [A] Data1 [A] Data2 [A] P

使用场景：
• 数据缓冲合并：将多个内存缓冲区的数据合并为单个I2C传输

• 复合操作：实现读写组合操作（如先写寄存器地址，再读数据）

• EEPROM访问：写入地址后立即读取数据

• 传感器读取：写入命令寄存器后读取测量结果

• 高效传输：减少重复的起始条件和地址传输开销

重要警告：
• 不要在第一个消息上设置I2C_M_NOSTART，这会产生起始条件但没有地址，会干扰总线上其他设备

  1. I2C_M_REV_DIR_ADDR

事务类型：方向标志反转事务

功能说明：
• 切换Rd/Wr方向标志位（地址字节的最低有效位）

• 允许以相反方向执行操作（如想写但发送读标志，或反之）

使用场景：
• 特殊协议设备：如某些I2C设备使用非常规的方向位定义

• SCCB协议：某些摄像头传感器使用的协议

• 兼容性适配：与非标准I2C实现通信

• 测试验证：测试设备对不同方向位的响应

• 寄存器访问：某些设备用方向位选择寄存器组

  1. I2C_M_STOP

事务类型：强制停止条件事务

功能说明：
• 在消息后强制产生停止条件（P）

• 正常情况下，组合事务的消息之间不会产生停止条件

使用场景：
• SCCB协议：SCCB（串行摄像头控制总线）需要每个操作后有停止条件

• 设备复位：某些设备需要停止条件来复位内部状态机

• 总线释放：确保在消息后释放总线控制权

• 错误恢复：在错误条件后强制总线重置

• 时序要求：满足特定设备的时序要求

实际应用示例

传感器读取操作（常见模式）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// 1. 写入寄存器地址（无停止条件）
struct i2c_msg msg1 = {
    .addr = sensor_addr,
    .flags = I2C_M_WR,
    .len = 1,
    .buf = ®_addr
};

// 2. 从该地址读取数据（无起始条件）
struct i2c_msg msg2 = {
    .addr = sensor_addr,
    .flags = I2C_M_RD | I2C_M_NOSTART,
    .len = 2,
    .buf = data_buffer
};

SCCB协议实现
// SCCB需要每个消息后有停止条件
struct i2c_msg msg = {
    .addr = camera_addr,
    .flags = I2C_M_WR | I2C_M_STOP,
    .len = 2,
    .buf = {reg_addr, reg_value}
};

注意事项

  1. 设备兼容性：这些特殊标志主要用于解决特定设备问题
  2. 总线干扰：不当使用（如第一个消息用NOSTART）会干扰其他设备
  3. 协议合规：标准I2C设备通常不需要这些标志
  4. 调试工具：使用逻辑分析仪验证特殊事务的波形
  5. 文档参考：仔细阅读设备数据手册，确认是否需要特殊事务

这些特殊事务为I2C总线提供了更大的灵活性，但应谨慎使用，只在必要时用于解决特定设备或协议的兼容性问题。

时序参数分析

在SCL高电平期间采样SDA，且采样点在SCL高电平的中间位置(采样窗口在SCL为高电平周期的中间点，避免边沿毛刺的影响。)。
SCL为高电平时，要求数据稳定；SCL为低电平时，允许数据改变；
因为任何真实电路都有延迟、上升下降时间、寄生电容：

  • 信号不是瞬间变稳
  • 接收器不是瞬间就能采样
  • 总线有多个设备，电平变化需要时间

如果没有这两段 “保护时间”：

  • 数据还在晃，时钟就采样 → 采样错误
  • 时钟刚采完，数据立刻变 → 被误读成新数据

下面分析100K和400Khz下的参数的SDA建立时间和SDA保持时间
首先讲解建立时间和保持时间
I2C 是同步串行通信，靠 SCL（时钟） 和 SDA（数据） 配合采样。
① 建立时间 tSU—Setup Time
定义：
数据 SDA 必须在时钟 SCL 有效边沿到来之前，提前稳定好的时间。
通俗说：
时钟跳变前，数据先站稳。
② 保持时间 tHD—Hold Time
定义：
时钟有效边沿过后，数据 SDA 必须继续保持稳定不变的时间。
通俗说：
时钟跳变后，数据再多稳一会儿。

Hold Time可以是0，因为SCL下降沿之后，SDA就不需要稳定了(I2C协议是边沿触发采样，电平保持无关的)。
发送方：在 SCL 高电平期间保持 SDA 稳定（满足 t_SU:DAT和 t_HD:DAT的最大值约束）
接收方：在 SCL 高电平中间采样 SDA
SCL下降沿后：发送方可立即改变SDA，准备下一个比特或停止条件
注意：
t_HD:DAT的最大值（3.45μs）更重要 —— 它表示 SDA 不能太晚改变，否则可能影响下一个设备的采样（尤其在高速或长距离总线中）。最小值为 0 是为了兼容低速、简单设备，不代表推荐值为 0。

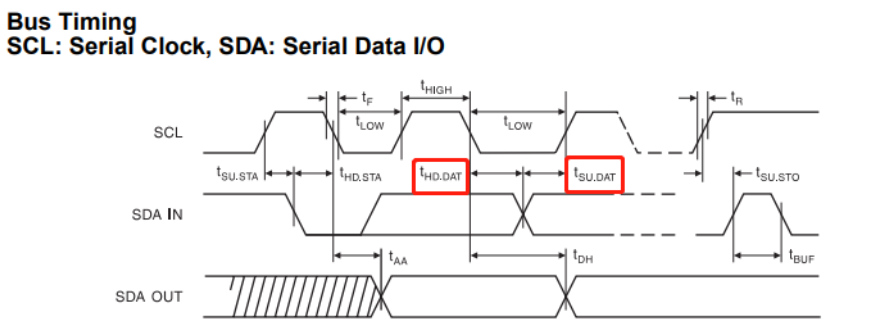

alt text

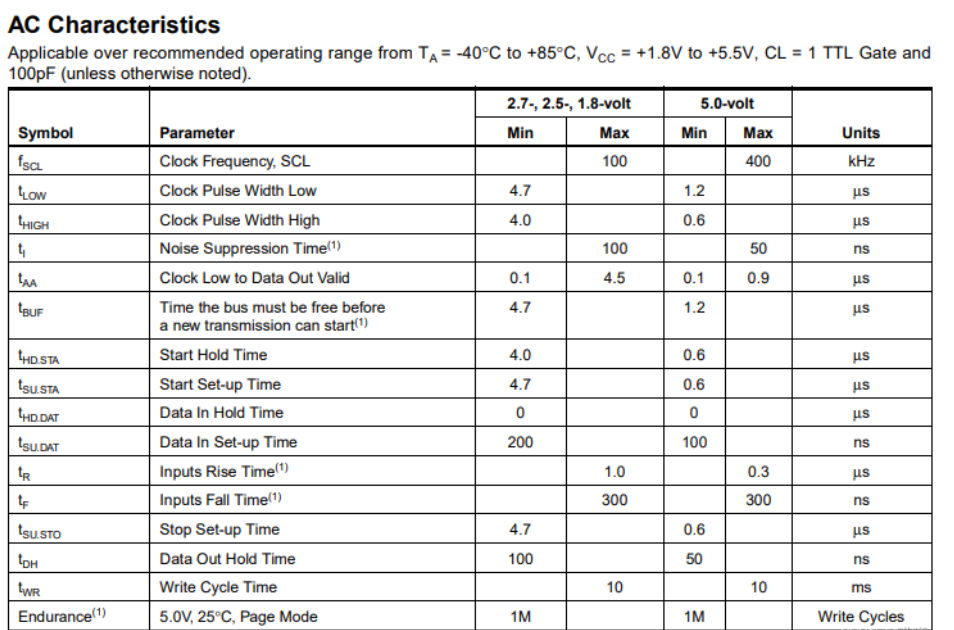

alt text

Bus Clear

结合您表格中已有的SMBus Slave Case（Device ID、ARP、中断、读写），以及SMBus协议特有的规范（如超时机制、PEC校验、主机通知协议等），以下是针对SMBus测试的补充Case建议。这些Case旨在覆盖协议细节和边缘场景，提升测试覆盖率：

一、SMBus 协议特性专项Case

  1. SMBus 超时（Timeout）机制验证

• Test Case ID：I2C_SMBUS_F0006

• Test Objective：验证SMBus设备在总线空闲超时（T_TIMEOUT）后是否自动复位状态机，避免总线死锁。

• Test Method：

• 配置SMBus Slave为支持超时（通常SMBus要求时钟低电平最短10kHz，超时通常在25ms~35ms左右，需参考具体Slave规格）。

• 主机发起一次事务后，故意不发送P信号（让总线进入空闲但未结束的状态），等待超时时间后，检查Slave是否回到初始状态（如地址可响应、状态寄存器清零）。

• 再次发起事务，验证Slave能正常响应。

• Expected Result：超时后Slave状态机复位，可正常参与下一次事务。

  1. PEC（Packet Error Checking）校验验证

• Test Case ID：I2C_SMBUS_F0007

• Test Objective：验证SMBus传输中PEC校验位的生成、传输和验证功能（SMBus可选但常见的特性，用于数据完整性检查）。

• Test Method：

• 配置Slave支持PEC（需Slave硬件支持）。

• 主机发起带PEC的SMBus事务（如Read Byte + PEC、Write Word + PEC）。

• 主机端计算PEC并比较，或模拟PEC错误（如手动修改数据），检查Slave是否置位PEC错误状态位。

• Expected Result：PEC正确时事务成功；PEC错误时，Slave或主机检测到错误并置位相应标志。

  1. SMBus 主机通知协议（Host Notify Protocol）验证

• Test Case ID：I2C_SMBUS_F0008

• Test Objective：验证SMBus Slave通过“主机通知”主动向主机发送事件通知（如电池电量低、温度异常）。

• Test Method：

• 配置Slave支持主机通知（通常Slave会主动发起一个特殊的事务，格式为：S Addr(W) A Data A P，其中Data为通知的从机地址和数据）。

• 主机监听总线，捕获Slave的通知事务，解析数据并验证是否符合预期。

• Expected Result：Slave成功发起主机通知事务，主机能正确接收并解析通知内容。

二、SMBus 读写场景扩展Case

  1. SMBus Block Read/Write 验证

• Test Case ID：I2C_SMBUS_F0009（Block Read）、I2C_SMBUS_F0010（Block Write）

• Test Objective：验证SMBus的块传输（支持可变长度数据，需遵循SMBus块协议格式：首字节为数据长度，后续为数据）。

• Test Method：

• 主机发起Block Write：发送数据长度 + 数据内容（如长度=3，数据为0x11,0x22,0x33）。

• 主机发起Block Read：读取从机的块数据，验证长度和数据是否匹配。

• Expected Result：块传输的长度和数据一致，无截断或溢出。

  1. SMBus 组合事务（Combined Transaction）验证

• Test Case ID：I2C_SMBUS_F0011

• Test Objective：验证SMBus的“组合事务”（如Send Byte + Read Byte，格式为 S Addr(W) A Command A Sr Addr(R) A Data P），用于快速读写同一设备的不同寄存器。

• Test Method：

• 主机配置Slave为一个组合事务（如先写命令寄存器，再读状态寄存器）。

• 发起组合事务，检查数据传输的连续性和正确性。

• Expected Result：组合事务的两次操作（写+读）原子性完成，数据正确。

三、SMBus 边缘场景与错误处理Case

  1. SMBus 地址冲突与ARP重试验证

• Test Case ID：I2C_SMBUS_F0012

• Test Objective：验证SMBus ARP在地址冲突时的重试机制（参考SMBus ARP协议：主机会发送ARP请求，从机响应自己的地址；若冲突，主机会分配新地址）。

• Test Method：

• 配置两个SMBus Slave（或模拟两个设备）在同一时刻响应ARP请求（地址冲突）。

• 观察主机ARP流程：是否重新分配地址、Slave是否正确更新地址。

• Expected Result：ARP流程正确处理冲突，最终从机获得唯一地址。

  1. SMBus 非法命令/数据长度验证

• Test Case ID：I2C_SMBUS_F0013

• Test Objective：验证Slave对非法命令（如不支持的SMBus命令码）或非法数据长度（如Block Read长度超过Slave最大支持长度）的响应。

• Test Method：

• 主机发送不支持的SMBus命令（如SMBus命令码0x00，但Slave未实现）。

• 主机发起Block Read，长度设为Slave最大支持长度+1。

• 检查Slave是否置位错误标志（如命令错误、数据长度错误）。

• Expected Result：Slave检测到非法操作，置位相应错误状态，事务失败。

  1. SMBus 时钟拉伸（Clock Stretching）验证

• Test Case ID：I2C_SMBUS_F0014

• Test Objective：验证SMBus Slave在忙时（如内部处理数据）通过时钟拉伸（拉低SCL）暂停主机传输的能力（SMBus允许时钟拉伸，但需注意超时机制）。

• Test Method：

• 配置Slave在数据准备阶段拉伸SCL（如拉低SCL 10ms）。

• 主机发起SMBus事务，检查是否能正确等待Slave释放SCL，并完成传输。

• Expected Result：主机检测到时钟拉伸，等待后继续传输，事务成功。

四、SMBus 与I2C兼容性验证Case

  1. SMBus 设备与I2C主机的兼容性验证

• Test Case ID：I2C_SMBUS_F0015

• Test Objective：验证SMBus Slave能被标准I2C主机（非SMBus主机）正确访问，以及I2C设备能被SMBus主机访问（验证协议的互操作性）。

• Test Method：

• 用SMBus主机访问I2C设备（如EEPROM），检查是否能正常读写。

• 用I2C主机访问SMBus Slave（如PMU），检查是否能正常响应（需Slave兼容I2C协议）。

• Expected Result：跨协议访问时，事务基本成功（注意SMBus特有特性如PEC、超时可能不生效，但基础读写正常）。

五、SMBus 寄存器与中断增强Case

  1. SMBus 状态寄存器全位验证

• Test Case ID：I2C_SMBUS_F0016

• Test Objective：验证SMBus Slave所有状态寄存器位（如错误标志、事务状态、PEC错误、超时标志等）的正确置位和清除。

• Test Method：

• 通过寄存器遍历Case，逐个测试每个状态位的触发条件（如发送NACK、PEC错误、超时、Block传输完成等）。

• 检查状态位是否按协议要求置位，清除操作是否有效。

• Expected Result：所有状态位在对应条件下正确置位/清除，无错漏。

  1. SMBus 中断优先级与嵌套验证

• Test Case ID：I2C_SMBUS_F0017

• Test Objective：验证SMBus Slave的中断优先级和嵌套机制（若有多个中断源同时触发时，是否正确响应高优先级中断）。

• Test Method：

• 配置Slave同时触发多个中断（如PEC错误 + 超时 + 事务完成）。

• 检查中断服务程序是否按优先级处理，状态寄存器是否记录正确中断源。

• Expected Result：高优先级中断先被响应，状态寄存器正确记录所有中断源。

总结：新增Case的价值

• 协议覆盖更全面：覆盖了SMBus特有的超时、PEC、主机通知、块传输、组合事务等，确保Slave严格遵循SMBus规范。

• 边缘场景与错误处理：验证了地址冲突、非法命令、时钟拉伸、跨协议兼容性等，提升IP的鲁棒性。

• 状态与中断增强：细化了状态寄存器和中断的测试，确保驱动能正确识别和处理所有事件。

这些Case可作为您现有SMBus Case的补充，进一步提升FPGA原型验证的覆盖率和可靠性。
根据您提供的【链接内容】（即Linux内核官方文档关于I2C设备实例化的部分）以及您对Bus Clear功能的了解，并结合I2C控制器的通用硬件实现知识，以下是针对您问题的分析。

首先，需要明确的是，您提供的【链接内容】主要介绍了I2C设备在内核中的软件实例化方法，并未涉及Bus Clear功能的硬件实现细节、中断机制或软件交互流程。因此，以下回答将主要基于I2C/SMBus总线控制器硬件的通用设计原理。

  1. 硬件如何检测总线挂死？

I2C控制器硬件实现Bus Clear功能，其检测机制通常依赖于超时计时器。具体实现逻辑如下：

• 检测对象：硬件会持续监控SCL和SDA两条信号线的电平状态。

• 检测条件：核心是检测总线是否长时间处于“忙”或“被拉低”的状态，且这个时间超出了协议或配置允许的正常范围。

• 常见检测场景：

1.  时钟线（SCL）被拉低超时：某个Slave设备（或主机自身）因故障长时间将SCL线拉低（时钟拉伸过长），导致主机无法产生时钟进行后续通信。
2.  数据线（SDA）被拉低超时：在非数据传输阶段，SDA线被意外拉低，使得总线无法进入空闲状态（SCL为高时，SDA也应为高）。
3.  START与STOP之间超时：一次I2C事务（从START信号开始到STOP信号结束）的持续时间超过了预设的最大值。

• 硬件实现：控制器内部会集成一个或多个可编程的超时计数器。例如，SMBus协议明确规定了总线时钟低电平超时（T_LOW:SEXT）和总线空闲超时（T_TIMEOUT）。当硬件检测到上述异常状态持续时间超过配置的阈值时，就会触发一个内部标志，标志着“总线可能已挂死”，可以启动恢复流程。

  1. 硬件实现了，软件就无需管理吗？

不完全正确。硬件实现了检测和恢复的“能力”，但软件的“管理”和“配置”至关重要。

• 硬件负责：实时监控信号线、计时、在超时发生时自动执行Bus Clear的物理操作（发送9个时钟脉冲、尝试产生STOP）。

• 软件（驱动）负责：

1.  初始配置：软件需要在上电初始化时，配置Bus Clear功能的使能位、设置超时阈值等寄存器。
2.  策略选择：软件可以决定是让硬件自动触发Bus Clear，还是仅在软件干预下手动触发。这通常由配置寄存器控制。
3.  事后处理：Bus Clear执行后，无论成功与否，软件都需要被通知，并执行相应的错误处理、状态清理和可能的重试逻辑。软件不能完全“置身事外”。
  1. 软件如何被通知锁死状态到来了？

软件主要通过两种机制感知总线异常和Bus Clear事件：中断 和 状态寄存器轮询。其中，中断是更高效、更常见的方式。

  1. 中断通知（主流方式）：
    ◦ 当硬件检测到总线超时并触发Bus Clear流程时，或当Bus Clear流程执行完毕后，I2C控制器通常会生成一个中断信号给CPU。

    ◦ 该中断可能对应一个特定的“总线错误中断”或“仲裁丢失/超时中断”。驱动的中断服务程序（ISR）被调用后，会去读取控制器的状态寄存器以确认具体原因。

  2. 状态寄存器轮询：
    ◦ 软件也可以定期（或在每次传输前）主动读取控制器的状态寄存器，检查“总线忙超时”、“仲裁丢失”、“总线错误”等标志位是否被置位。这种方式效率较低，通常用于简单的系统或调试。

  3. 软件交互流程：配置、执行与感知

您描述的流程基本正确，但更完整和典型的工作流程如下：

软件配置 -> 硬件监控 -> 事件发生 -> 硬件响应 -> 通知软件 -> 软件处理

  1. 初始化与配置：软件在驱动初始化阶段，配置I2C控制器：
    ◦ 使能Bus Clear功能（例如，设置 BCEN 位）。

    ◦ 配置总线超时时间（例如，写入 TIMEOUT 寄存器）。

    ◦ 使能相应的中断（例如，使能“总线错误中断”）。

    ◦ 将中断服务程序（ISR）注册到系统。

  2. 死锁发生与硬件自动处理：
    ◦ 当总线因故挂死，且持续时间超过配置的阈值时，硬件自动检测到超时事件。

    ◦ 硬件自动启动内置的Bus Clear恢复序列：接管SCL为输出，发送9个时钟脉冲，尝试产生STOP。

    ◦ 硬件自动将状态寄存器中的“总线超时”或“Bus Clear完成”标志位置1。

    ◦ 硬件自动断言中断信号线（如果已使能），通知CPU。

  3. 软件感知与处理：
    ◦ CPU跳转到预先注册的I2C中断服务程序（ISR）。

    ◦ ISR读取状态寄存器，确认是“总线超时”或“Bus Clear”事件。

    ◦ ISR进行必要的清理工作：清除中断标志，可能还会重置控制器的内部状态机，或尝试重新初始化通信。

    ◦ ISR可能会通知上层的驱动逻辑或应用层：上一次传输因总线错误失败，需要决定是重试、记录日志还是上报错误。

总结：
一个集成了Bus Clear功能的现代I2C控制器，其理想协作模式是：软件负责“使能”和“配置”，硬件负责“实时检测”和“自动执行”恢复动作，最后通过“中断”高效地“通知”软件进行后续处理。 软件并非无需管理，而是从繁重的实时监控和位操作中解放出来，专注于配置和策略性的错误恢复。

许可协议

本文采用 署名-非商业性使用-相同方式共享 4.0 国际 许可协议，转载请注明出处。
